Qmax Storm, leggeanvisning

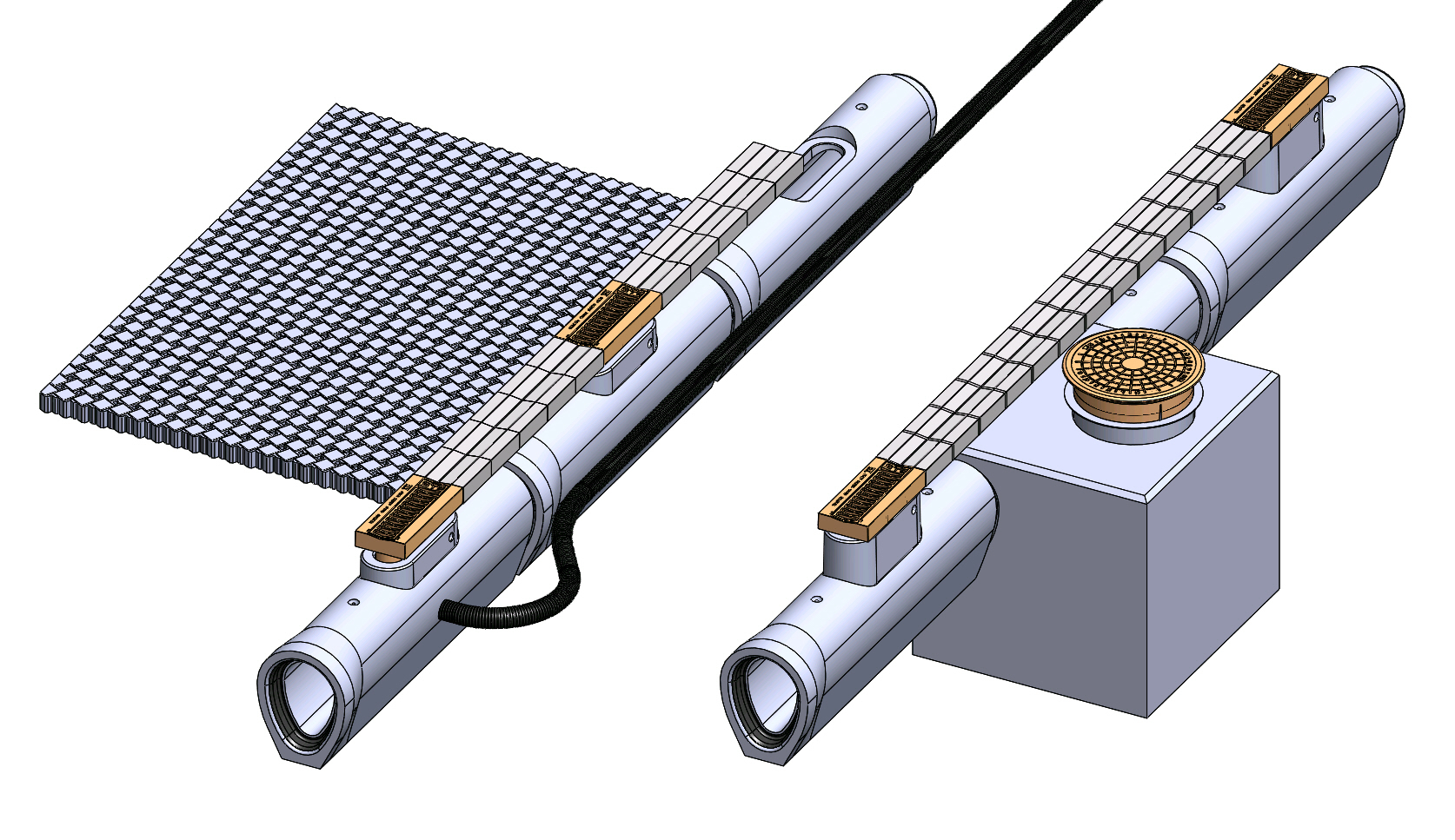

3861
Qmax Storm kan monteres i faste og permeable dekker, har egne sandfangkummer og kan påkobles drens for infiltrasjon i og/eller fordrøyning til oppbygningslaget.
Vis bilde i full størrelse

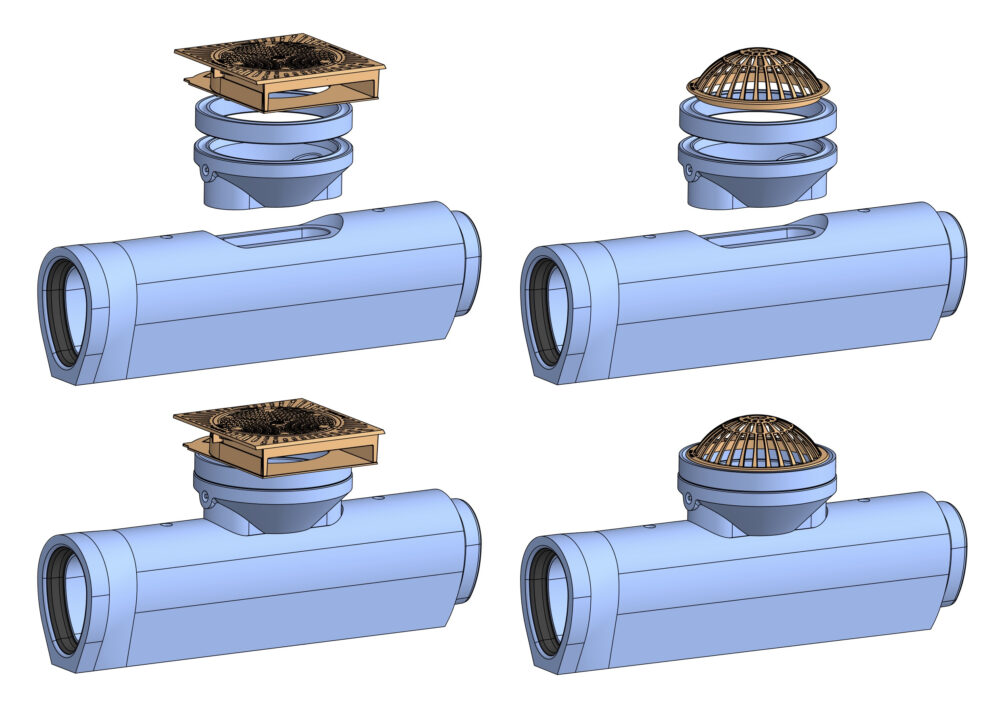

Qmax storm rister sammensatt
Qmax Storm er utformet for ulike inntaksløsninger: som nedløpsrister, kjeftsluk eller kuppelrist.
Vis bilde i full størrelse

Dimensjonering og kapasitetsberegning, Qmax

Overvannsledninger skal normalt være selvrensende. For å oppnå dette må hastigheten på vannet være så stor at det oppstår tilstrekkelig skjærspenning mellom vannet og bunnen på rørene.

I et rør med sirkulært tverrsnitt, øker vannhastigheten når ledningen får redusert dimensjon.

Løsningen på de to motstridende utfordringene om å både ha stor kapasitet og å ha høy vannhastighet også ved lav vannføring, er å benytte rør med eggformet tverresnitt. Denne rørtypen heter Qmax. Dimensjonen angis ved innvendig bredeforhold, for eksempel 300/450.

Her er en artikkel med tabeller for beregning av ledningsdimensjon for Qmax.

Grøftens utforming

Grøftebredde

Der komprimering er foreskrevet må grøften graves så bred at det er plass til komprimeringsutstyr på begge sider av røret.

Grøftebunn

Fundament for rør må legges ut på minst mulig urørt grunn. Oppstikkende stein eller andre harde partier må graves vekk og erstattes med friksjonsmasser. Det er også viktig at fundamenttykkelsen varierer så lite som mulig, da variasjon i tykkelsen kan bidra til svanker på ferdig lagt ledning.

Utstikkende steiner fjernes.

Grøftebunnen avrettes og komprimeres.

Geotekstil

Hvis grøftebunnen består av dårlig grunn som torv, humusholdige masser, bløt leire eller silt, skal separasjonslag eller geotekstil benyttes for å unngå uheldig sammenblanding av masser i ledningssonen.

Sikring mot tele

Ved minusgrader er grøfter i telefarlige masser utsatt for teledannelse. Når telen tiner blir massen bløt, og mister bæreevnen. Hvis det er oppstått tele i massene, må den frosne massen fjernest før ledningsfundament og omfylling utføres. Snø og is må fjernes fra grøfta. Det skal ikke brukes telefarlig masse i området rundt rør eller kum som kan utsettes for frost.

Fjellgrøft

Grøftebunnen skal avrettes med samme masser som i fundamentet. Ved fare for utvasking av masser skal det benyttes geotekstil under fundamentet, for å hindre at fundamentmasser forsvinner.

Nedre fundament

Fundamentet er den viktigste delen av grøftetverrsnittet. Fundamentet skal fordele oppleggstrykket under røret og sikre at ikke store steiner eller liknende ligger inntil røret. Fundamentet skal bestå av friksjonsmasser.

Tykkelsen etter komprimering skal minste være som vist i tabell 1.

Minste nedre fundamenttykkelse, tabell 1

DNNormale grunnforholdHarde grunnforhold, eks.
berg eller betong
DN 300/450150150
DN 500/750200300

Maks tillatt kornstørrelse i fundamentmasser er avhengig av rørdiameter og fremgår av tabell 2.

Største nominelle kornstørrelse, tabell 2

DNVelgraderte masserEnsgraderte masser
DN 300/4503222
DN 500/7505332

Utspissing

Der grøftebunnen går over fra fjell til jord, eller fra meget faste jordmasser til mindre faste jordmasser, skal grøftebunnen utspisses. Det vil si at differansen i massetetthet utjevnes ved å øke fundamenttykkelsen i overgangen mellom fjell og jord. Dette skal hindre setninger av grøftebunnen.

Utspissing

Fundamentmassene må være fri for tele og is, og komprimeres til 95 prosent Standard Proctor. Etter komprimeringen løsgjøres 1/3 av fundamenttykkelsen ved raking i en bredde på minst halve rørdiameteren. Bruk av løst utlagt ensgradert pukk gir samme effekt som løsgjort fundament.

Montasje

Forberedelser før montering

  1. Rengjør spissende og muffe.
  2. Kontroller at røret er skadefritt.
  3. Kontroller produktkvalitet og leggedybde.
  4. Fjern eventuell isoppor.
  5. Smør spissenden med glidemiddel.

Montering og sammenskyvning skal gjennomføres uten at rør og rørdeler skades.

Ved håndtering av rør skal det kun anvendes godkjent løfteutstyr. Det må ikke anvendes kjetting, wire eller lignende gjennom eller rundt rørene. Rulling og annen ukontrollert flytting kan medføre skader på eller ødeleggelse av godset og må ikke forekomme. Unngå rykk ved belting av betongprodukter.

Ved montasje av produkter med innstøpte løfteanker skal ankrene benyttes ved løft med kjetting. Kontroller løfteanker før løftet.

Ankerhodet i enden av kjettingen monteres til løfteankeret som vist i filmen.

Husk at løfteanker er dimensjonert kun for det enkelte element.

Ristene plasseres som vist på illustrasjonene under. Benytt limemørtel i overgangen mellom Qmax Storm og ristforhøyeren av betong.

Sidefylling , beskyttelseslag

Sidefylling skal legges ut lagvis på hver side av røret før komprimering.

DNDN 300/450DN 500/750
Største nominelle kornstørrelse64 mm120 mm
Oversiktsbilde qmax
Illustrasjonen viser sidefylling og overdekning for Qmax-rør
Vis bilde i full størrelse

Qmax røret har integrert øvre fundament. Det innebærer at omfylling og komprimering rundt nedre kvartsirkel, allerede er ivaretatt.

I områder hvor det er krav til setningsfri overflate, for eksempel veier og plasser, skal øvre fundament og sidefylling normalt komprimeres til normal komprimering.

Der det skal legges ledninger i flere plan, fylles det lagvis opp i hele grøftebredden til underkant av neste rør. Komprimeringen utføres også lagvis, men sonen rett over røret skal ikke komprimeres.

Tillatt tyngde komprimeringsutstyr i sidefyllinger og beskyttelseslag

DN ≤ 1000: inntil 100 kg.

Beskyttelseslaget, 300 mm, direkte over ledningen/rørkronen, skal normalt være løst utlagt.

I områder hvor det ikke er krav til setningsfri overflate, for eksempel utenfor veier og plasser, kan normalt komprimering utelates forutsatt at rørledningen ikke legges med større overdekning enn 2/3 av merket/angitt overdekning.

Minimum og maksimum innvendig spalteåpning i rørskjøt

Tabellen viser innvendig spalteåpning i millimeter

MinimumMaksimum
Qmax 300/4505 mm28 mm
Qmax 500/7505 mm28 mm

Gjenfylling

Massene skal ikke inneholde steiner med større tverrmål enn 0,3 m. I gjenfylling som skal komprimeres skal dessuten største tverrmål for stein ikke overstige 2/3 av lagtykkelsen.

Komprimering med tungt uttyr rett over røret skal ikke foretas før lagtykkelsen over røret er:

Minste tykkelse over opprør før komprimering med tungt utstyr, i meter:

Komprimeringsutstyr

0,20Vibrerende plate 50 - 200 kg
0,30

Maskinell stamper <70 kg

Vibrerende plate 201 - 500 kg

0,40*Vibrerende valse 10 - 15 kN/m
0,60*Vibrerende valse 16 - 25 kN/m
1,20*Vibrerende valse 26 - 40 kN/m
1,80*Vibrerende valse 41 - 55 kN/m
2,40*Vibrerende valse > 55 kN/

* For betongrør merket med overdekning minimum 4 meter skal lagtykkelsen før komprimering med tungt utstyr minimum være som gitt i tabellen.

Før rør merket med mindre overdekning enn 4 meter skal lagtykkelsen økes ett nivå i tabellen.

Krav til overdekning før komprimering gjelder også ut til en avstand L fra senter rør, der L = tykkelsen over topp rør (H) pluss halve rørdiameteren.

9075

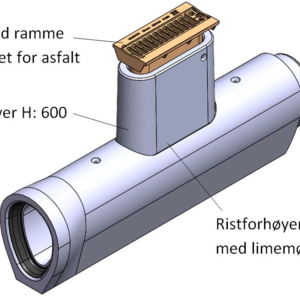

Montasje ristforhøyere

For effektiv og korrekt høydejustering har vi utviklet fire uike ristforhøyere i betong; 150 mm, 300 mm, 450 mm og 600 mm. Qmax-ristene leveres i to ulike varianter, en beregnet for belegningsstein og fast belegg, en for asfalt. Begge er i støpejern, og tåler 90 tonns belastning.

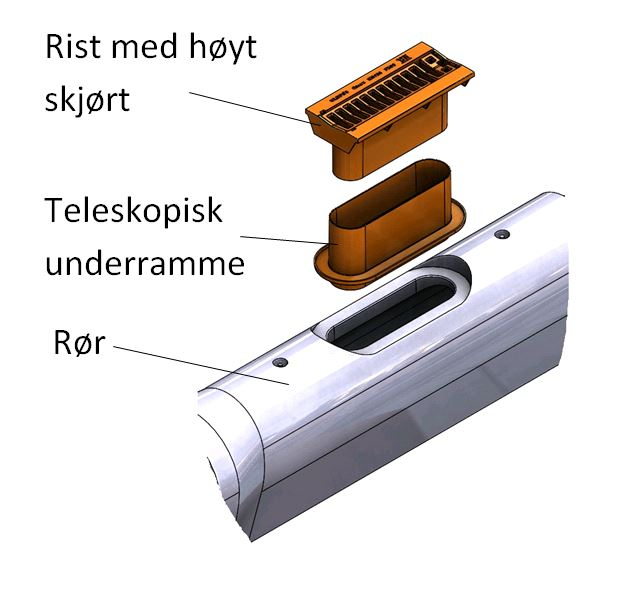

3409
Teleskopforhøyeren av støpejern er et høydejusteringsalternativ som kan benyttes mellom Qmax Storm elementene og støpejernsristen.
Vis bilde i full størrelse

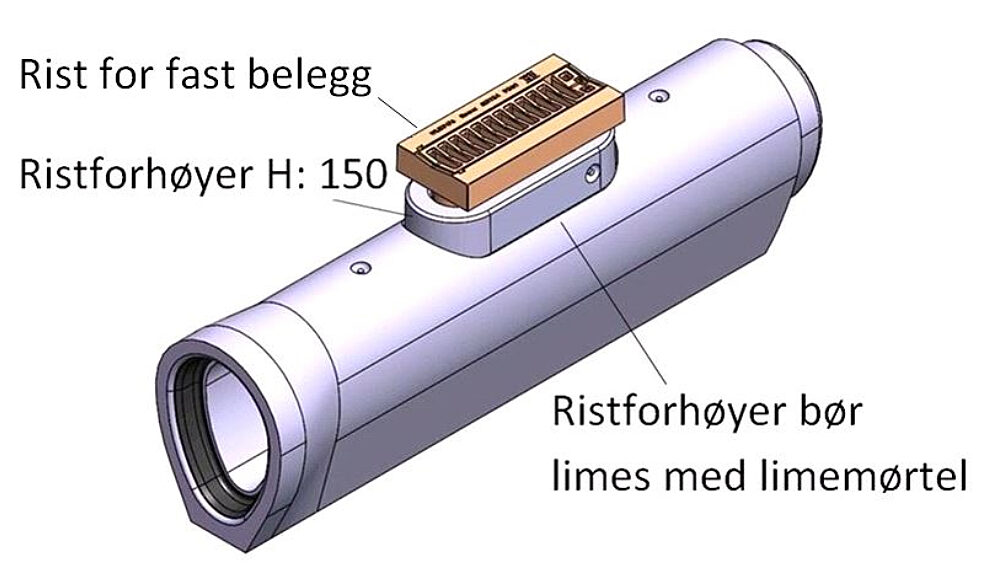

Qmax Storm m ristforh 150 30
