Q-Storm: Fanger overvannet i veien

Å bygge flerfeltsveier med midtdeler tar mye areal og gir betydelige CO2- utslipp. Ved å redusere veibredden oppnås formidable gevinster per løpemeter vei. Forutsetningen er at det etableres en forsvarlig teknisk løsning for å håndtere overvannet i midtdeleren. Det gjør Q-Storm.

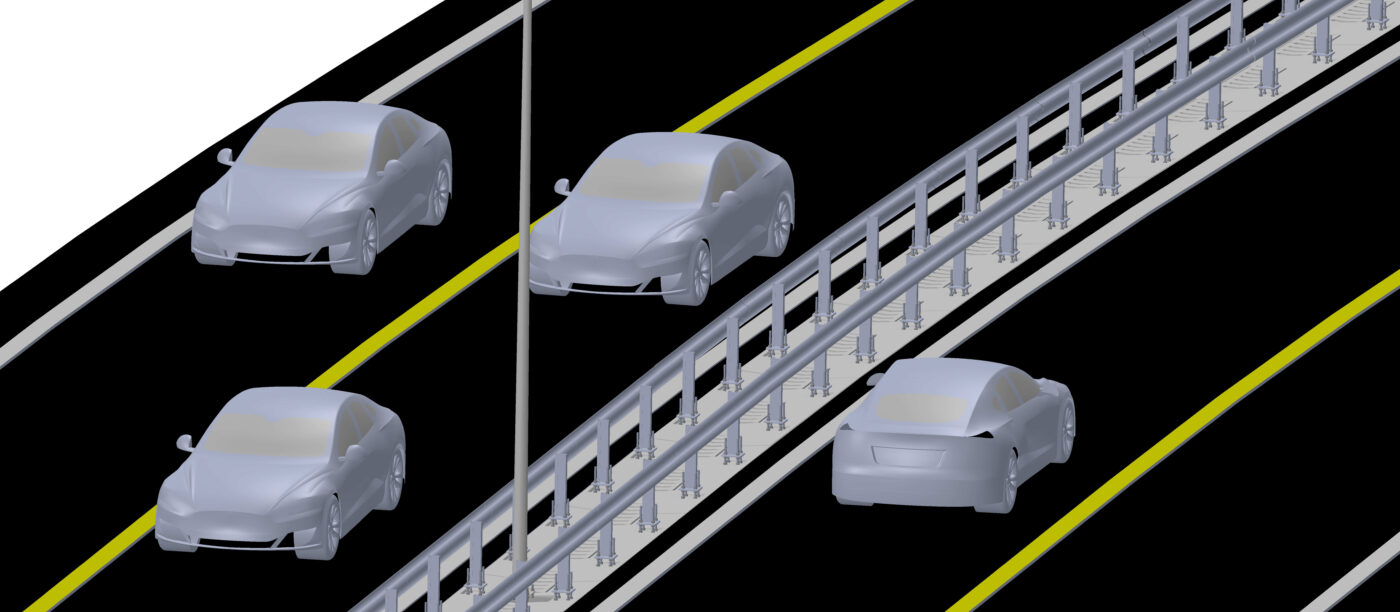

11456
Tekst: Skjæveland Gruppen

Skjæveland har i samarbeid med tidligere professor ved NTNU, Harald Norem, utviklet et patentsøkt betongprodukt som gjør at en får kontroll på overvannet i midtdeleren og kan føre veivannet til resipient. Produktet, kalt Q-Storm, vil få vesentlig betydning for trafikksikkerheten og driften av flerfeltsveier.

Patent pending

De prefabrikerte betongelementene bidrar først og fremst til å fange opp vann som renner mot midtdeleren. I tillegg danner de fundament for midtrekkverket, og eventuelle lysmaster og informasjonsskilt i midtdeleren. Samtidig legger løsningen til rette for rensing av veivann, før utslipp til resipient.

Om ønskelig kan elementene prefabrikkeres med ferdigmontert rekkverk på fabrikk. Dette forenkler montasjen betydelig, og gir enda kortere byggetid.

Fordeler

  • Mindre arealbruk.
  • Bedret trafikksikkerhet.
  • Enklere drift og vedlikehold.
  • Redusert byggetid.
  • Redusert behov for salting.
  • Mulig å samle opp forurenset vegvann, og føre dette til renseanlegg.

Q-Storm i to varianter

Element for enkelt rekkverk

Elementenes byggelengde er 4 meter. Bredde og høyde 1,4 x 0,6 m.

Disse er tilpasset veier med midtrabatt uten behov for belysning eller oppsetting av skilt i midtrabatten.

Elementet har innstøpte kabeltrekkerør og en dreneringskanal i midten. Denne er beskyttet av en kjørbar rist av betong.

Overflaten av elementet har 8 prosent helling inn mot ristene. Feste av rekkverket skjer ved innstøpte bolter og fotplate som spenner over kanalen.

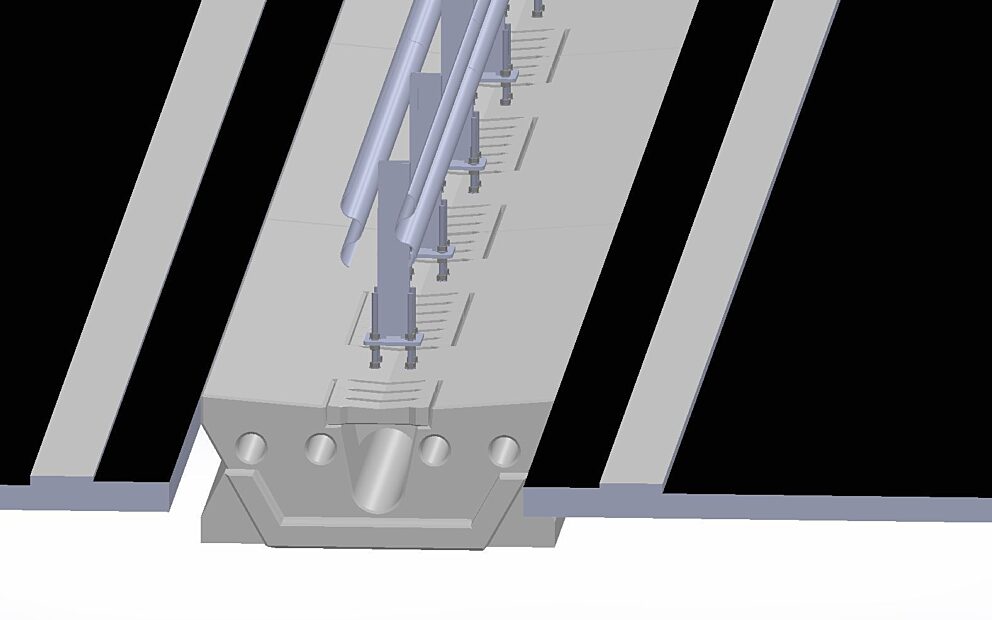

Q Storm utløpselement for enkelt rekkverk
Illustrasjonen viser utløpselement for enkelt rekkverk.

Element for tosidig rekkverk

Elementenes byggelengde er 4 meter. Bredde og høyde 1,4 x 0,6 m.

Disse er tilpasset veier hvor det er ønskelig å montere lysmaster og informasjonsskilt i midtdeleren. Elementet har en sentralt plassert kanal som er dekket med rister. Rekkverkene festes til elementet med innstøpte bolter og fotplater.

Elementet er forberedt for fundamentering av lysstolper og skiltstolper.

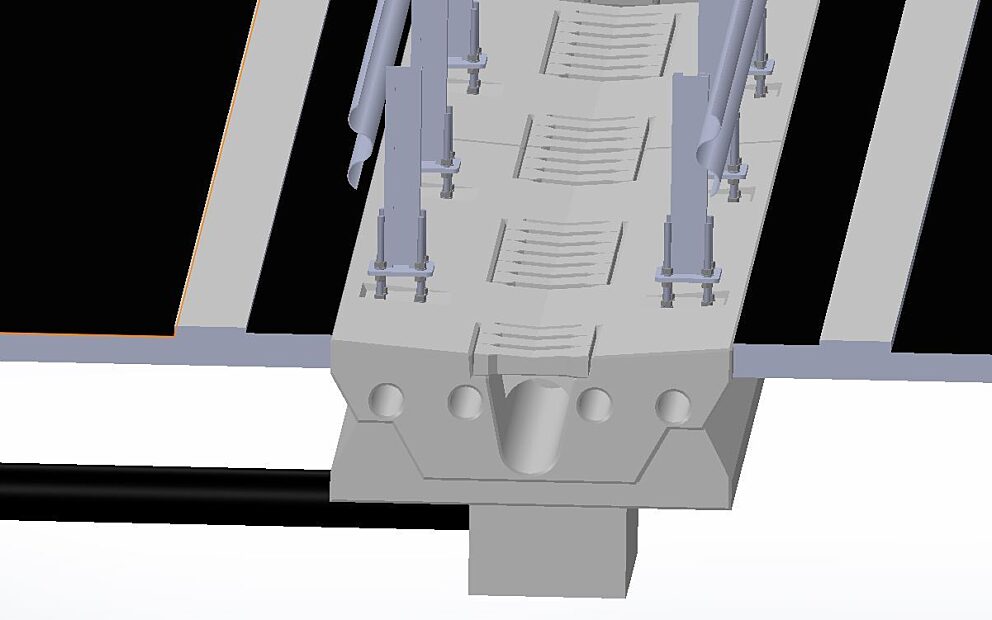

Q Storm utløpselement for dobbelt rekkverk
Illustrasjonen viser utløpselement for tosidig rekkverk.
